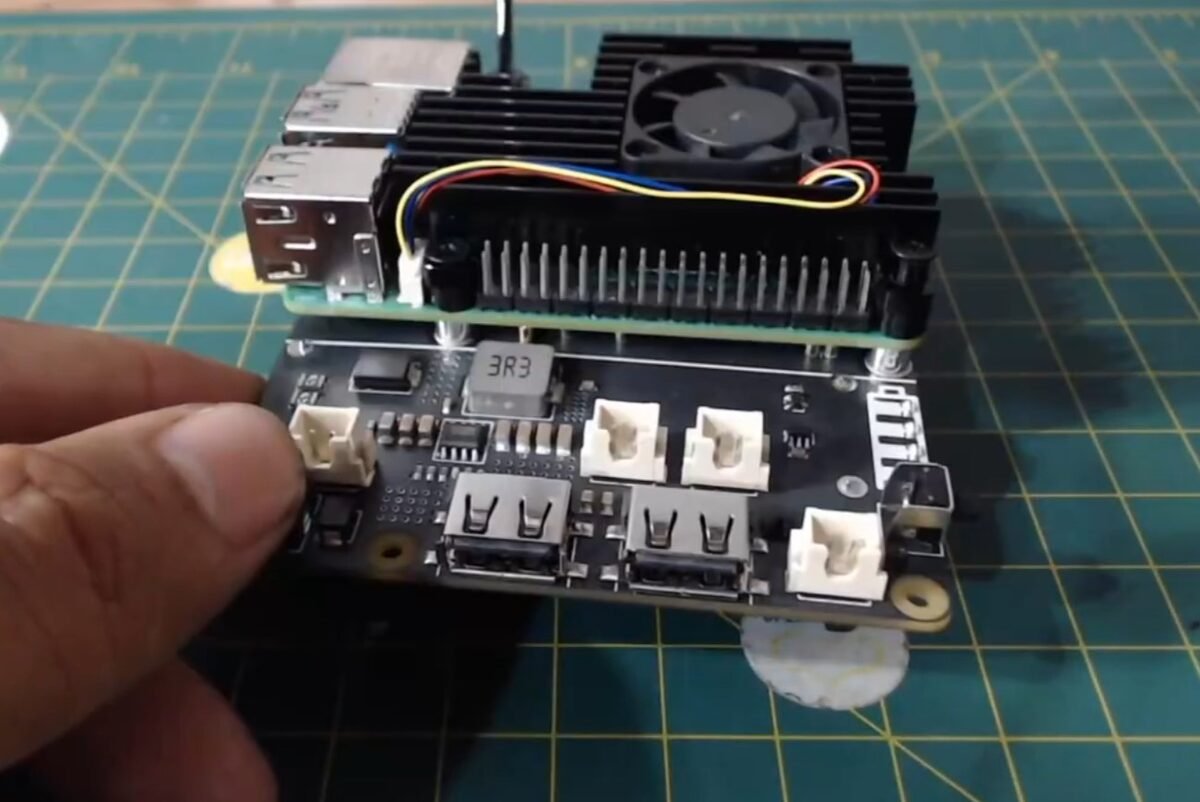

Raspberry Pi 5 + UPS montados
O Raspberry Pi 5 foi encaixado diretamente sobre a placa UPS, formando um só bloco compacto, já com o dissipador ativo e as portas USB e Ethernet acessíveis.
Projetos · BIG-S Cyberdeck · Parte 2
BIG-S Cyberdeck — Parte 2: a base montada
Com as peças escolhidas na Parte 1, chegou a hora de colocar a mão na massa: a parte inferior da maleta já está concluída, com o Raspberry Pi 5, a UPS, as baterias e as placas fixadas no lugar.
O que foi feito nesta etapa
Esta etapa foi inteiramente dedicada à base da maleta: encontrar o melhor posicionamento para cada placa, cortar a estrutura nos pontos certos e garantir que tudo ficasse acessível por fora sem abrir o cyberdeck. Veja abaixo cada uma das partes concluídas.

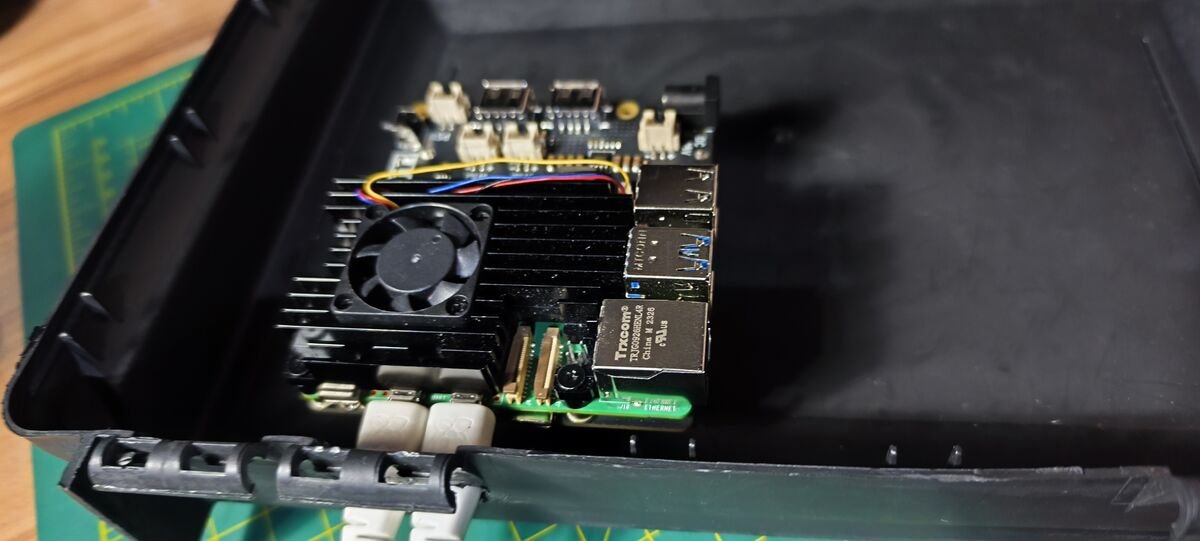

Fixação na base da maleta
Esse conjunto Pi 5 + UPS foi posicionado e fixado direto na parte inferior da maleta, aproveitando o espaço junto ao canto deixando as saídas HDMI pro fundo da maleta.

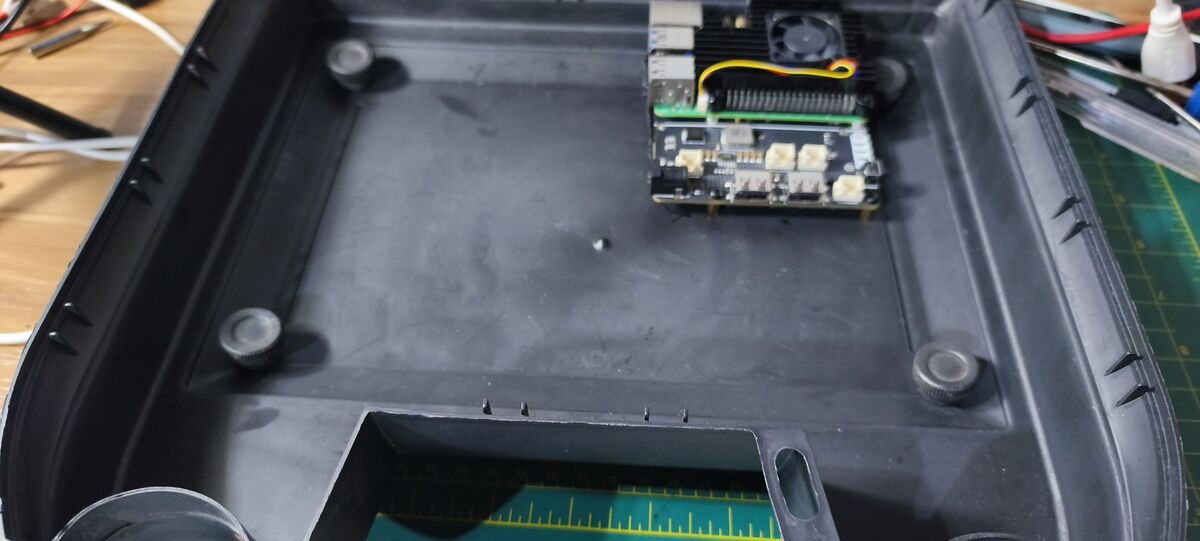

Pezinhos de suspensão
Pequenos pés de borracha foram parafusados no fundo da maleta para manter as baterias e as placas suspensas, sem encostar direto no plástico nem esquentar em contato com a superfície.

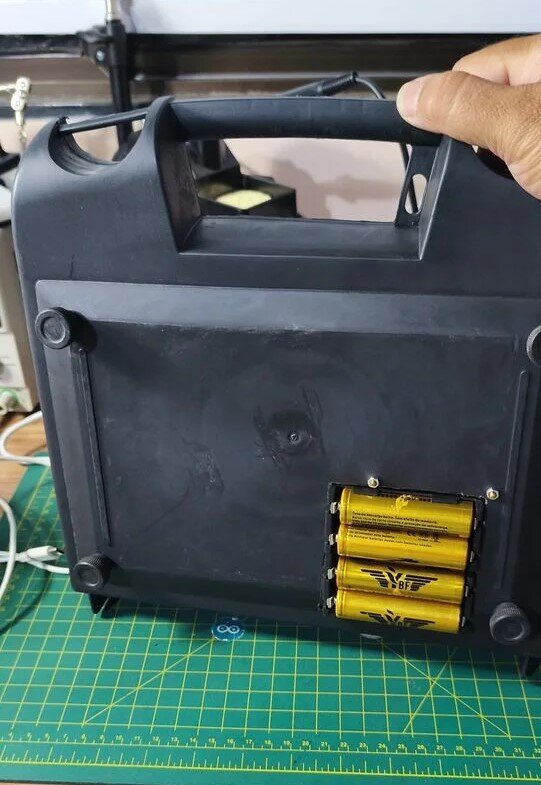

Corte para as baterias ficarem expostas
Um recorte foi feito na parte inferior da maleta para que o suporte das 4 baterias 18650 fique parcialmente pra fora, facilitando a troca ou recarga sem precisar abrir tudo.

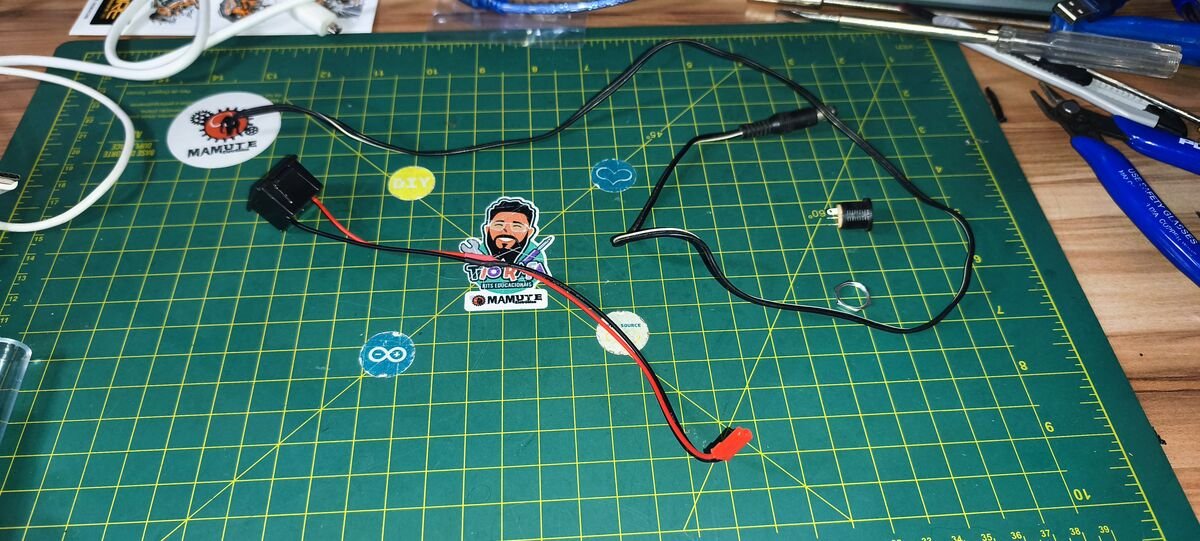

Extensor do cabo P4
Foi montado um extensor de cabo com conector P4, soldado e protegido com termorretrátil, para levar a alimentação e o carregamento das baterias até a lateral externa da maleta. Essa etapa também incluiu a montagem do conector USB de painel.

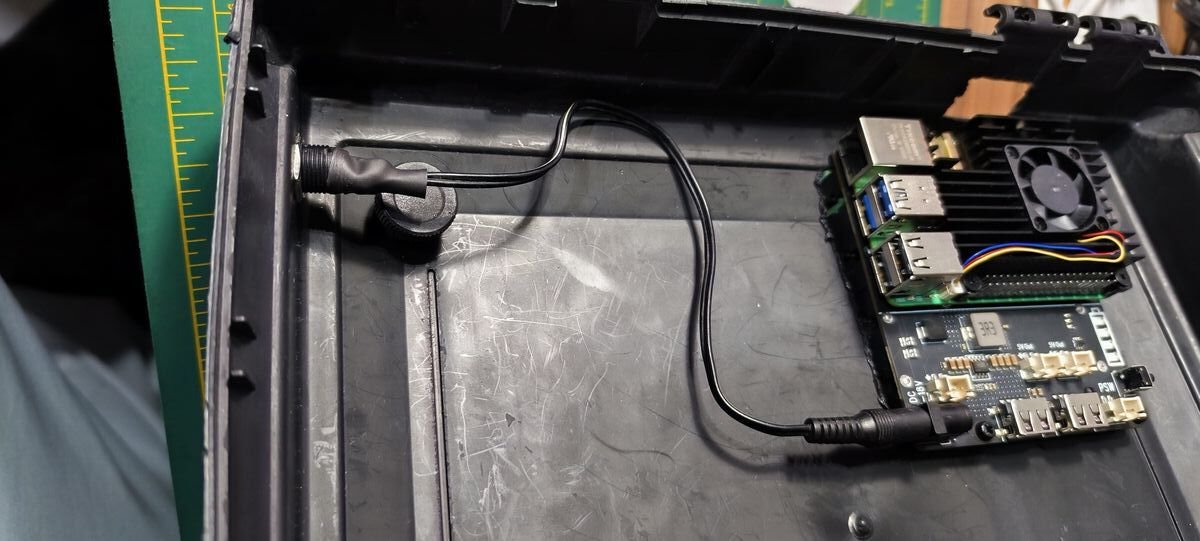

Jack P4 instalado e roteado
Com o furo feito e o conector fixado na parede da maleta, o cabo foi roteado internamente até a entrada DC da placa UPS, permitindo carregar as baterias sem abrir a maleta.

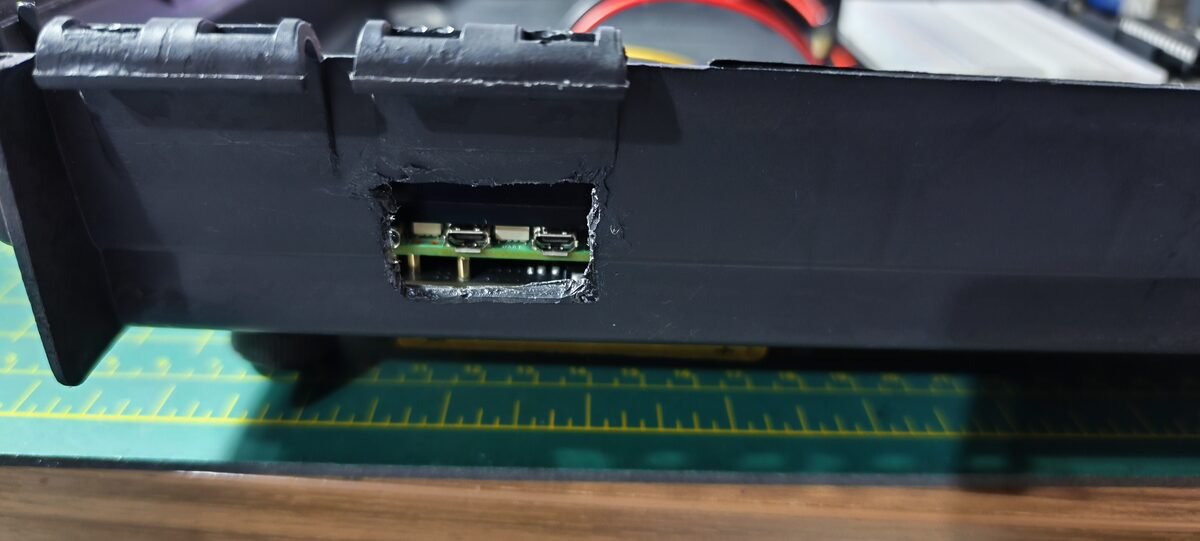

Corte para os cabos HDMI
Um recorte foi aberto bem na altura das duas saídas micro-HDMI do Raspberry Pi 5, deixando-as acessíveis pela parte externa da maleta, preparando o caminho para a tela touchscreen da Parte 1.

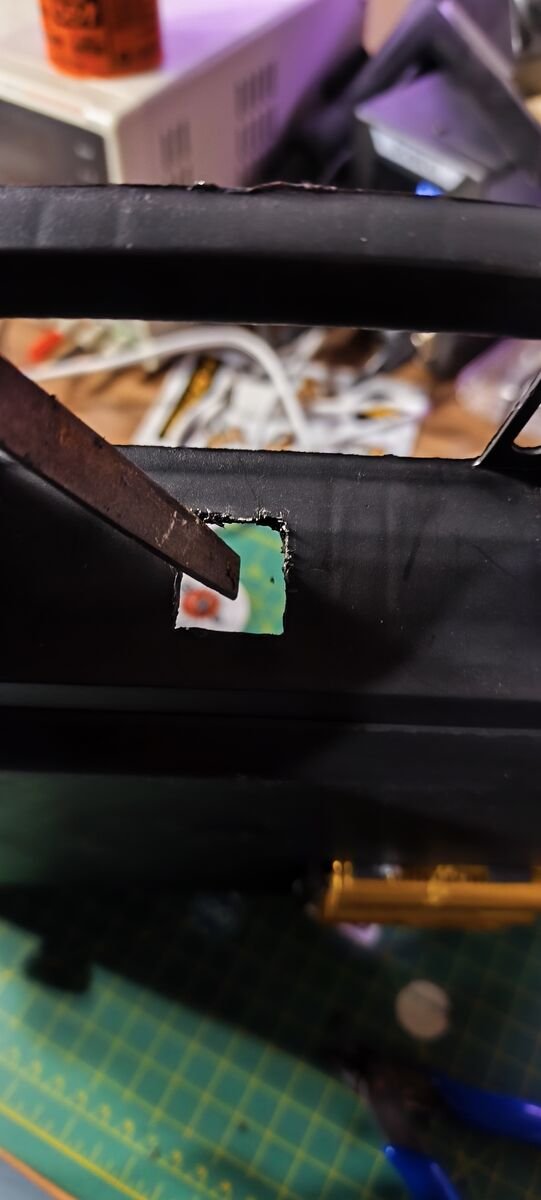

Corte para o conector USB
Outro recorte, semelhante ao do HDMI, foi aberto para o conector USB de painel ligado à saída 5V da UPS, dando acesso externo para carregar outros aparelhos ou alimentar acessórios direto do BIG-S..

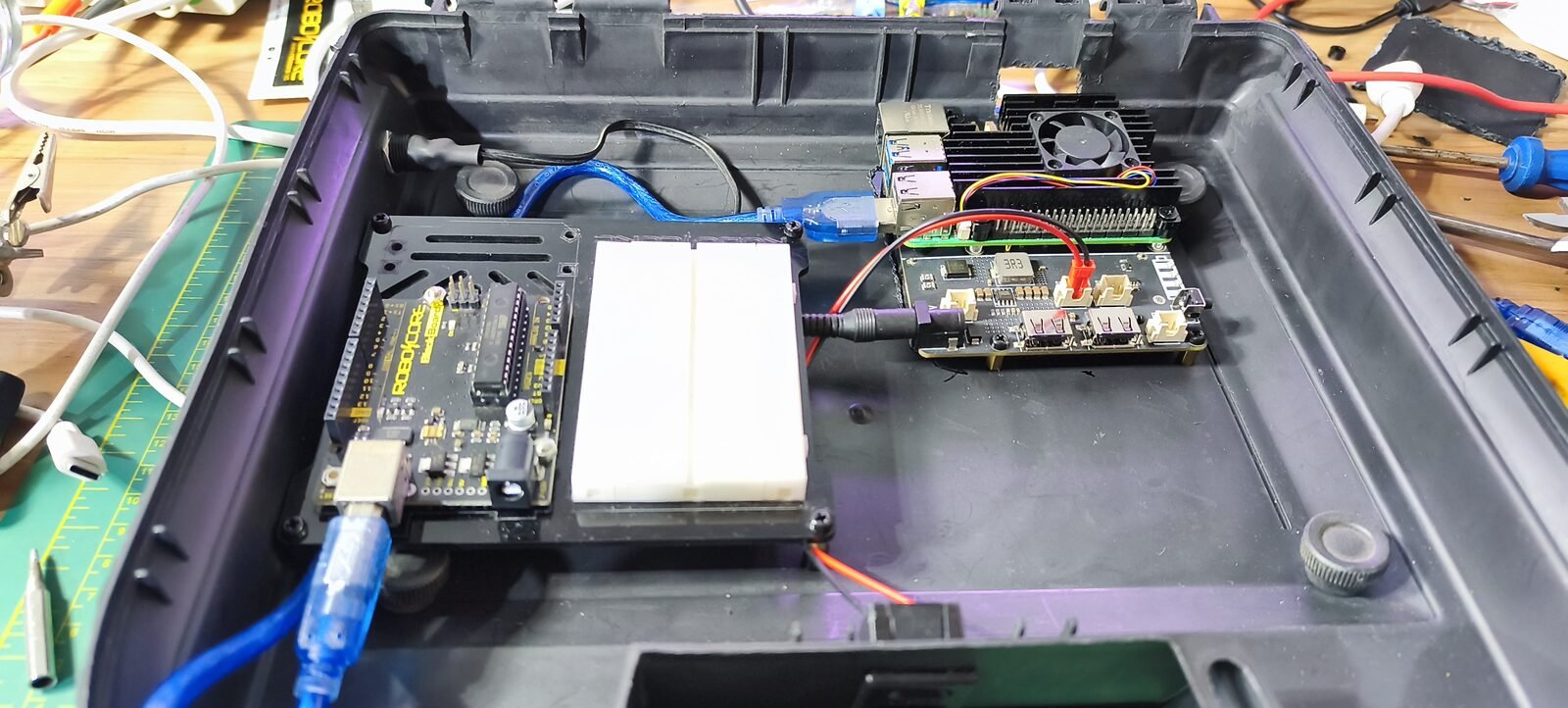

Parte inferior com a BlackBoard fixada
Visão geral da base concluída: a BlackBoard UNO R3 fixada ao lado do conjunto Raspberry Pi 5 + UPS, já com o cabo USB de teste e a fiação de alimentação organizada.
A BlackBoard UNO R3 também já está fixa na base, ao lado do conjunto Raspberry Pi 5 + UPS, conectada por um cabo USB para testes. Com a parte inferior concluída, o próximo passo é organizar a tela touchscreen, a BlackBoard Wisdom ESP32 e o restante da fiação na tampa da maleta.
A tampa vem na Parte 3
Com a base pronta, a próxima etapa é a tampa da maleta: tela touchscreen, BlackBoard Wisdom ESP32 e a organização final da fiação. Acompanhe as próximas atualizações do BIG-S ou fale comigo sobre o seu próprio projeto.
