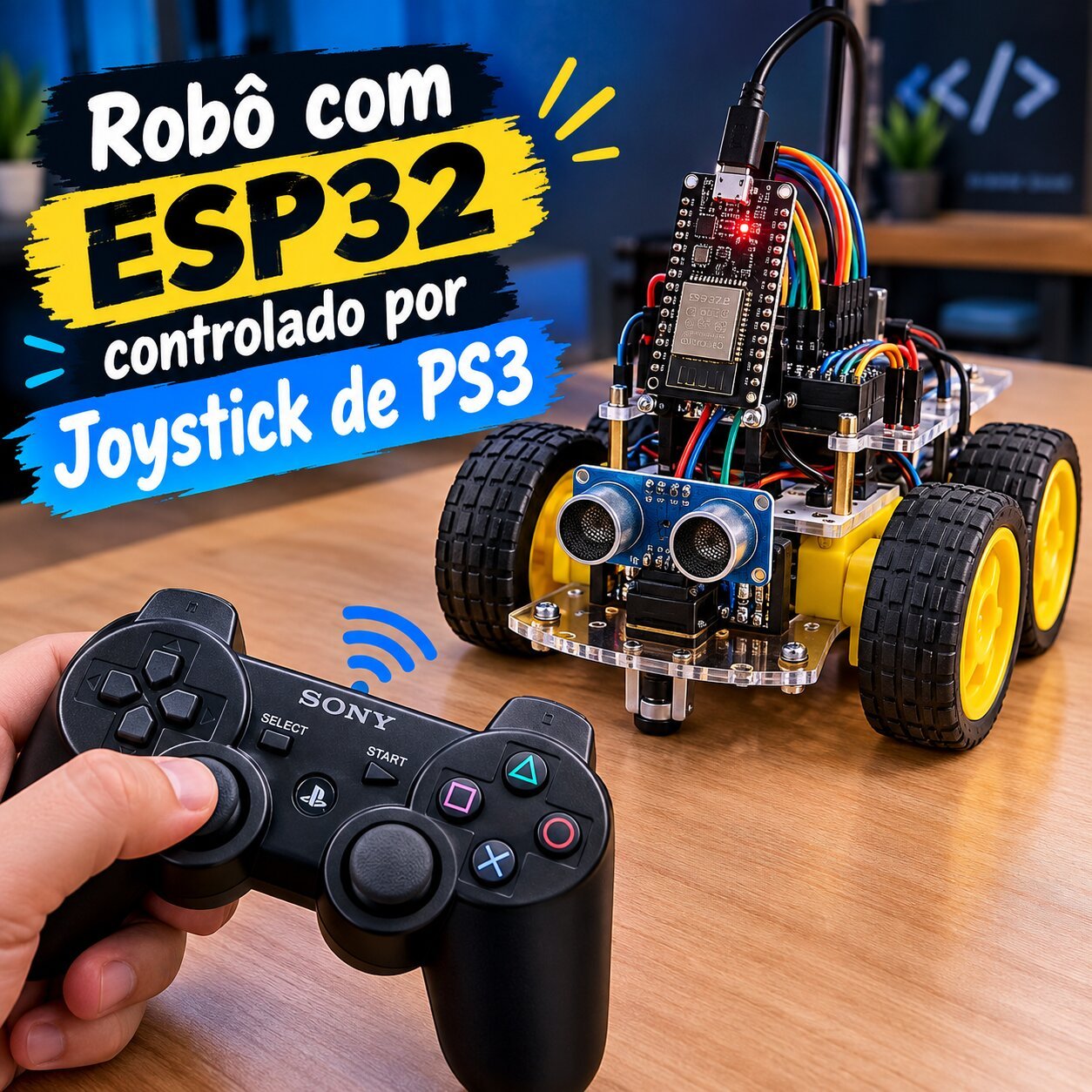

Robô com ESP32 Controlado por Joystick de PS3

Um robô montado com ESP32 e ponte H L298N, controlado sem fio por um joystick de PlayStation 3, usando a biblioteca PS3Controller.

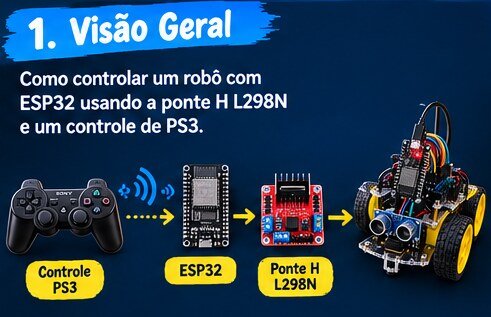

Visão geral

A ideia deste projeto é simples: usar um controle de PS3 para comandar diretamente um robô montado com ESP32, sem precisar de aplicativo nenhum no celular. O ESP32 recebe os comandos do joystick por Bluetooth e aciona os motores através de uma ponte H L298N.

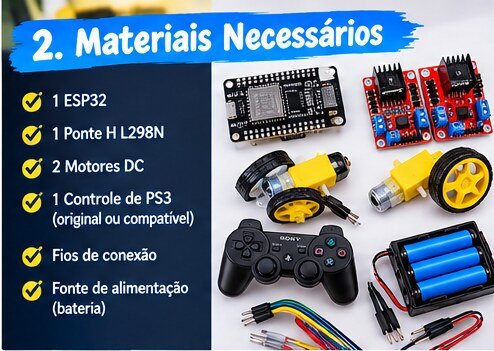

Materiais necessários

Itens usados nesta montagem.

1 ESP32
1 ponte H L298N
2 motores DC
1 controle de PS3 (original ou compatível)
Fios de conexão
Fonte de alimentação (bateria)

Ligações do hardware

Pinos do ESP32 para o motor direito: GPIO 16 e 17. Pinos do ESP32 para o motor esquerdo: GPIO 18 e 19. Conecte os motores à ponte H e alimente corretamente o módulo e os motores.

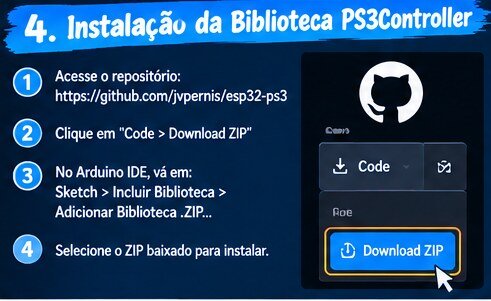

Instalação da biblioteca PS3Controller

Acesse o repositório: github.com/jvpernis/esp32-ps3
Clique em "Code" e depois em "Download ZIP".
No Arduino IDE, vá em Sketch, Incluir Biblioteca, Adicionar Biblioteca .ZIP...
Selecione o ZIP baixado para instalar.

Passos para instalar a biblioteca PS3Controller a partir do repositório no GitHub

Código para descobrir o MAC do ESP32

Antes de parear o controle, é preciso saber o endereço MAC do Bluetooth do seu ESP32. Carregue este código e abra o Monitor Serial em 115200 baud para ver o endereço.

#include "BluetoothSerial.h"
#include "esp_bt_device.h"

BluetoothSerial SerialBT;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_BT");
  delay(1000);
  const uint8_t* mac = esp_bt_dev_get_address();
  char macStr[18];
  sprintf(macStr, "%02X:%02X:%02X:%02X:%02X:%02X",
          mac[0], mac[1], mac[2],
          mac[3], mac[4], mac[5]);
  Serial.print("Endereço MAC do Bluetooth: ");
  Serial.println(macStr);
}

void loop() {}

Como usar: abra o Arduino IDE e selecione sua placa ESP32. Cole o código acima. Envie para o ESP32. Abra o Monitor Serial (115200 baud). Anote o endereço MAC que aparecer, pois ele será usado no pareamento com o controle de PS3.

Endereço MAC do Bluetooth exibido no Monitor Serial

Pareamento do controle PS3

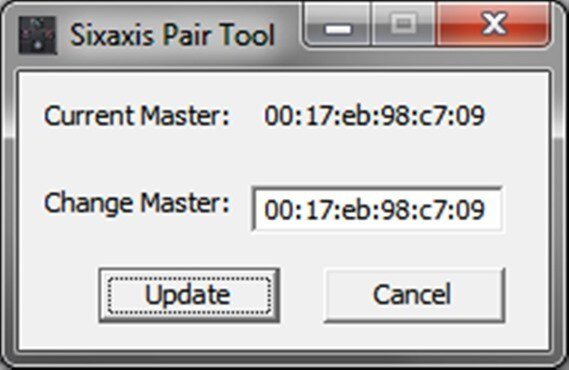

Execute o programa SIXAXIS Pair Tool com o joystick conectado ao PC pelo cabo USB. Troque o endereço MAC do Bluetooth que estiver aparecendo pelo MAC do ESP32 que você anotou no passo anterior. Depois, carregue o código no seu ESP32 e siga para o próximo passo.

Programa SIXAXIS Pair Tool usado para trocar o MAC pareado do controle de PS3

Código de controle e movimentação

Com o controle pareado, este é o código completo que lê os botões do PS3 e movimenta o robô: X para frente, Círculo para ré, e o D-Pad ou o analógico esquerdo para virar à esquerda ou à direita. Lembre-se de trocar o MAC no Ps3.begin() pelo endereço do seu ESP32.

#include <Ps3Controller.h>

// Pinos do motor direito
const int motorDir1 = 16;
const int motorDir2 = 17;

// Pinos do motor esquerdo
const int motorEsq1 = 18;
const int motorEsq2 = 19;

void setup() {
  Serial.begin(115200);
  pinMode(motorDir1, OUTPUT);
  pinMode(motorDir2, OUTPUT);
  pinMode(motorEsq1, OUTPUT);
  pinMode(motorEsq2, OUTPUT);

  // Inicializa controle PS3 com o MAC do ESP32
  Ps3.begin("B8:D6:1A:43:84:BA"); // Aqui também é necessário TROCAR o MAC
  Serial.println("Aguardando controle PS3...");
}

void loop() {
  if (Ps3.isConnected()) {

    // Frente com botão X
    if (Ps3.data.button.cross) {
      frente();
    }
    // Ré com botão Círculo
    else if (Ps3.data.button.circle) {
      re();
    }
    // Esquerda com D-Pad ou analógico esquerdo
    else if (Ps3.data.button.left || Ps3.data.analog.stick.lx < 100) {
      esquerda();
    }
    // Direita com D-Pad ou analógico esquerdo
    else if (Ps3.data.button.right || Ps3.data.analog.stick.lx > 150) {
      direita();
    }
    // Nenhum botão pressionado, parar
    else {
      parar();
    }
  }
}

void frente() {
  digitalWrite(motorDir1, HIGH);
  digitalWrite(motorDir2, LOW);
  digitalWrite(motorEsq1, HIGH);
  digitalWrite(motorEsq2, LOW);
}

void re() {
  digitalWrite(motorDir1, LOW);
  digitalWrite(motorDir2, HIGH);
  digitalWrite(motorEsq1, LOW);
  digitalWrite(motorEsq2, HIGH);
}

void esquerda() {
  digitalWrite(motorDir1, HIGH);
  digitalWrite(motorDir2, LOW);
  digitalWrite(motorEsq1, LOW);
  digitalWrite(motorEsq2, HIGH);
}

void direita() {
  digitalWrite(motorDir1, LOW);
  digitalWrite(motorDir2, HIGH);
  digitalWrite(motorEsq1, HIGH);
  digitalWrite(motorEsq2, LOW);
}

void parar() {
  digitalWrite(motorDir1, LOW);
  digitalWrite(motorDir2, LOW);
  digitalWrite(motorEsq1, LOW);
  digitalWrite(motorEsq2, LOW);
}

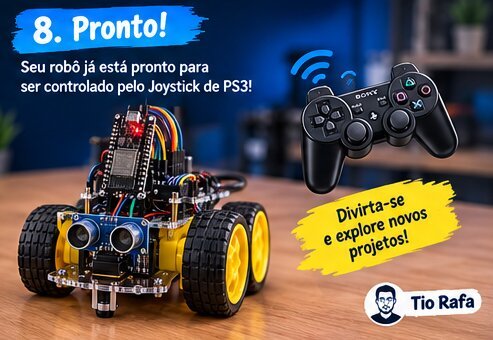

Pronto

Seu robô já está pronto para ser controlado pelo joystick de PS3. Divirta-se e explore novos projetos.
